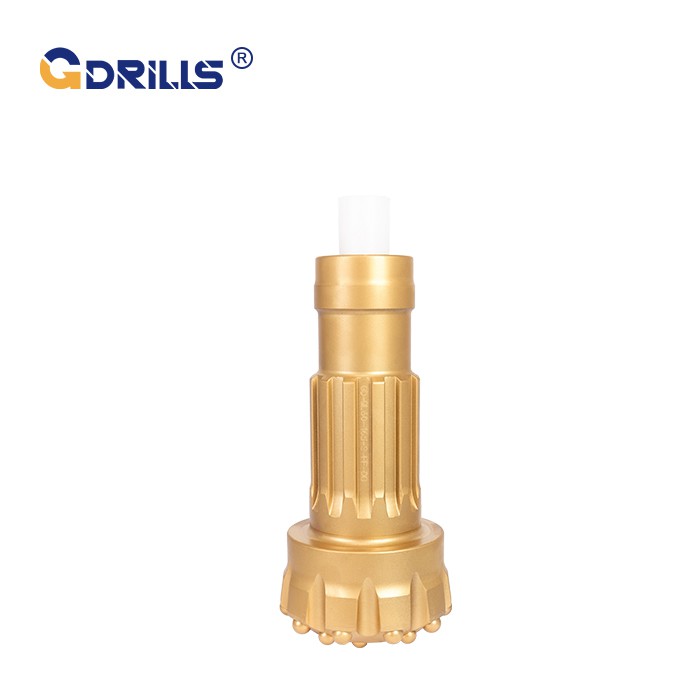

QL DTH 비트

QL DTH BITS는 "QL"Shank 디자인을 특징으로하는 구멍 드릴 비트의 유형이며, 특히 마이닝, 건축 및 물 우물 드릴링 애플리케이션 .에서 힘든 암석 구조물에서 드릴링하는 데 널리 사용됩니다.
Guizhou Gold -Drills 장비는 특히 QL40, QL50, QL60, QL80 Series . 내에서 내구성 QL 시리즈를 구멍 비트까지 전문화하는 주요 제조업체입니다.

문의 보내기

일반적인 소개

QL 시리즈 비트는 특수 DTH 비트 생크 디자인 . 특수 DTH 비트 생크 디자인이라고하는 "QL"은 일반적으로 해당 QL 시리즈 DTH 해머에 안전한 연결을 허용하는 강력한 생크 설계를 가지고 있습니다. .

화강암, 현무암 또는 다른 하드 암석과 같은 거친 형성을 깨뜨릴 수 있습니다 . 비트 페이스 디자인과 구성은 작동 중에 효율적인 절단 및 마모 감소에 최적화되어 .입니다.

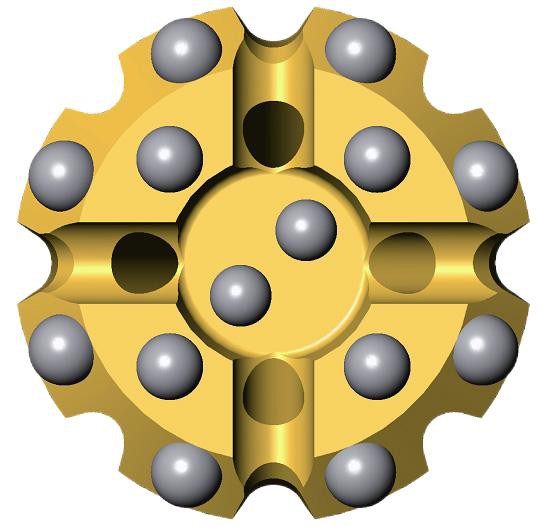

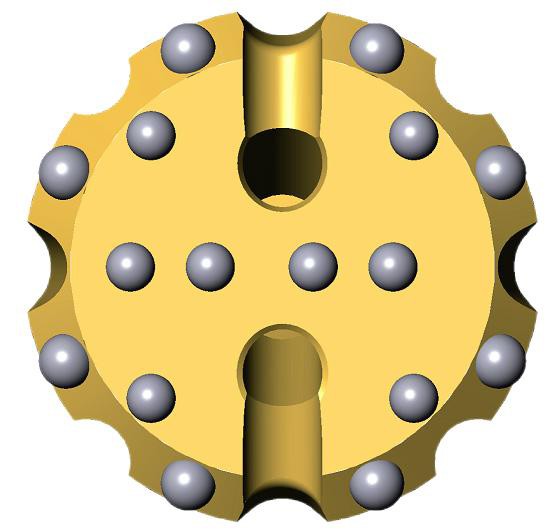

QL DTH 비트 페이스

목	비트 얼굴 사진	설명	응용 프로그램
평평한 얼굴		평평한 얼굴 비트는 평평하거나 거의 평평한 얼굴 . 가장 기본적인 유형 중 하나이며 종종 소프트에서 중간 암석에서 사용됩니다 ..	빠른 침투가 우선 순위 인 소프트에서 중간 하드 암석에 이상적입니다 .
볼록한 얼굴		볼록한 얼굴 비트에는 둥글고 돔 모양의 디자인 .이 유형이 깨끗하고 부드러운 구멍이 필요한 응용 분야에서 사용됩니다 .	단단하고 거친 암석 형성 및 더 깊은 시추 작업에 이상적입니다 .
오목한 얼굴		오목한 얼굴 비트에는 약간 구부러 지거나 "dishing"얼굴 .이 설계가 DTH 해머에서 절단 가장자리로 에너지를 집중시켜 효율성을 향상시킵니다 ..	증가 된 침투 및 내구성이 필수적 인 중간에서 하드 암석에 가장 적합합니다 .
드롭 센터		드롭 중심 얼굴 비트에는 중심을 향해 약간 떨어지는 얼굴이있어 오목한 모양을 만들지 만 더 뚜렷한 가장자리 .에는 특정 드릴링 조건 .에 종종 사용됩니다.	골절 된 암석, 거친 형성 또는 과도한 절단기가 발생하기 쉬운 형성에서 드릴링에 적합 .

보증 조건

DTH 버튼 비트의 2/3 수명 전, 생크 또는 비트 신체가 부러 지거나 크러 짝을 이루면 GDRill은 새로운 것을 교체하거나 일정량의 크레딧을 발행 할 책임이 있습니다.
모든 구형 버튼 비트의 경우, 1/2 수명 전, 총 버튼의 절반 이상 또는 절반 이상의 버튼 비트에서 떨어지면 GDRill은 새 제품을 교체하거나 일정량의 크레딧을 발행 할 책임이 있습니다.
Gdrill은 DTH 버튼 비트의 발 밸브 손상을 부인하지만, 사용자가 발 밸브에 중요한 결함이 있음을 증명할 수 있다면 GDRill은 새로운 발 밸브를 제공하거나 다른 방식으로 문제를 해결해야합니다 ..
모든 대형 DTH 버튼 비트의 경우 GDRILLS는 모든 보증을 부인합니다. 대형 DTH 버튼 비트의 정의는 다음과 같습니다.
3 또는 3.5 인치 DTH 해머의 경우 100mm 이상의 모든 버튼 비트가 크기가 크다.
4 인치 DTH 해머의 경우 130mm 이상의 모든 버튼 비트가 크기입니다.
5 인치 DTH 해머의 경우 155mm 이상의 모든 버튼 비트가 크기입니다.
6 인치 DTH 해머의 경우 171mm 이상의 모든 버튼 비트가 크기가 크다.
8 인치 DTH 해머의 경우 292mm 이상의 모든 버튼 비트가 크기입니다.
Gdrills는 골절 된 암석의 시추로 인한 모든 주장을 거부하거나 콘크리트 시추 .
3 개 이상의 DTH 버튼 비트가 단일 순서 또는 배송에서 품질 문제를 보여 주면 GDRILLS 사용을 중지하고 연락하면 Gdrills는 모든 비트를 교체하거나 사용자와 논의하여 문제를 해결하기 위해 .입니다.
Gdrills는 "탄도 적"(또는 "Parabolic", "Spike"또는 "Conical") 스타일 버튼과 같은 "탄도"(또는 유사한 탄도 모양 .와 같은 탄화물 파손을 보증하지 않습니다. 또한 Gdrills는이 파손 .에 의해 야기 된 피해를 보증하지 않습니다. 자연이지만 모든 시추 조건에 적합하지 않습니다 .

인기 탭: QL DTH BITS, China QL DTH 비트 제조업체, 공급 업체, 공장, 다운 홀 해머 비트

명세서

QL40 DTH 비트

얼굴	지름		부품 번호 .	t . c 버튼 (mm)				각도	플러싱 구멍 dia . (mm)	체중 (kg)
	지름			계량기	앞쪽
	mm	인치		계량기	평평한	볼록한	오목한
볼록한	115	4.53	gql 4-115 cv71	7×14	2×14	4×14	/	38 학위	2×18	9.6
볼록한	115	4.53	gql 4-115 cv72	7×16	2×14	4×14	/	38 학위	2×18	9.6
볼록한	115	4.53	gql 4-115 cv8	8×16	2×14	4×14	/	38 학위	2×18	9.6
볼록한	125	4.92	gql 4-125 cv8	8×14	3×14	4×14	/	38 학위	2×18	10.2
평평한	127	5	gql 4-127 ff8	8×14	7×13	/	/	38 학위	2×18	10.3
평평한	130	5.12	gql 4-130 ff8	8×14	7×14	/	/	38 학위	2×18	10.5

QL50 DTH 비트

얼굴	지름		부품 번호 .	t . c 버튼 (mm)				각도	플러싱 구멍 dia . (mm)	체중 (kg)
	지름			계량기	앞쪽
	mm	인치		계량기	평평한	볼록한	오목한
볼록한	140	5.51	gql 5-140 cv7	7×18	3×14	4×15	/	38 학위	2×20	15.1
평평한	140	5.51	gql 5-140 ff8	8×16	8×14	/	/	38 학위	2×20	15.3
평평한	146	5.75	gql 5-146 ff8	8×18	8×15	/	/	38 학위	2×20	15.9
오목한	146	5.75	gql 5-146 cc8	8×18	4×15	/	3×14	38 학위	2×20	15.8
평평한	152	5.98	gql 5-152 ff8	8×18	8×15	/	/	38 학위	2×20	16.4
오목한	152	5.98	gql 5-152 cc8	8×18	4×16	/	4×14	38 학위	2×20	16.2

QL60 DTH 비트

얼굴	지름		부품 번호 .	t . c 버튼 (mm)				각도	플러싱 구멍 dia . (mm)	체중 (kg)
	지름			계량기	앞쪽
	mm	인치		계량기	평평한	볼록한	오목한
평평한	165	6.5	gql 6-165 ff8	8×18	8×16	/	/	38 학위	2×26	23.8
볼록한	165	6.5	gql 6-165 cv8	8×16	4×16	4×16	/	38 학위	2×26	23.6
볼록한	165	6.5	gql 6-165 cc8	8×18	4×16	/	4×15	38 학위	2×26	23.3
오목한	171	6.73	gql 6-171 cc8	8×18	5×16	/	4×16	38 학위	2×26	24.0
오목한	178	7.01	gql 6-178 cc8	8×18	6×16	/	4×16	38 학위	2×26	24.6
오목한	190	7.48	gql 6-190 cc10	10×18	8×16	/	5×16	38 학위	2×26	26.1

QL80 DTH 비트

얼굴	지름		부품 번호 .	t . c 버튼 (mm)				각도	플러싱 구멍 dia . (mm)	체중 (kg)
	지름			계량기	앞쪽
	mm	인치		계량기	평평한	볼록한	오목한
오목한	203	7.99	gql 8-203 cc10	10×18	8×18	/	5×16	38 학위	2×30	50.1
오목한	216	8.5	gql 8-216 cc10	10×18	8×18	/	6×16	38 학위	2×30	54.3
오목한	219	8.62	gql 8-219 cc10	10×18	8×18	/	6×16	38 학위	2×30	54.8
오목한	229	9.02	gql 8-229 cc12	12×18	12×16	/	7×16	38 학위	2×30	56.4
오목한	235	9.25	gql 8-235 cc12	12×18	12×16	/	7×16	38 학위	2×30	57.4
오목한	245	9.65	gql 8-245 cc12	12×19	12×16	/	8×16	38 학위	2×30	61.5
